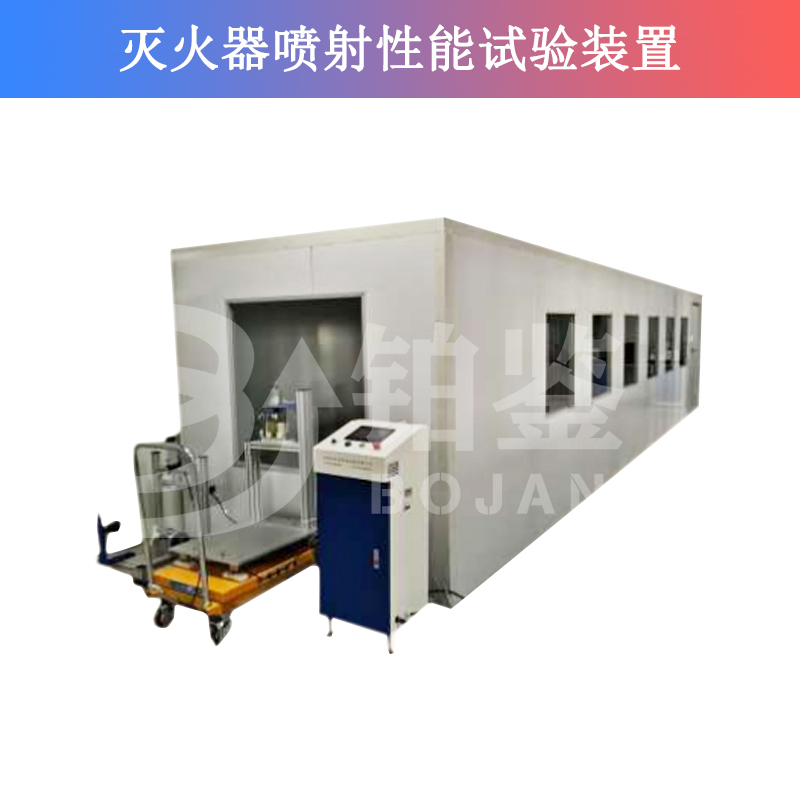

設備主要用于消防手提式滅火器的有效噴射時間、噴射滯后時間、噴射距離與剩余噴射率試驗，設備由防塵房體、噴射測量裝置、噴射控制臺和控制柜組成，試驗時先將滅火器樣品放在標準要求的環境條件下貯存規定的時間，再固定在噴射控制臺上，調節噴嘴與地面高度為1m，設置滅火器樣品滅火劑充裝量，輔助操作員處于中測觀察窗做好記錄噴射距離的準備，啟動測試，注意50%噴射示警信號，當示警信號發出時人員目測記錄此時的噴射距離，試驗完成后記錄、保存觸屏上滅火器的噴射時間、噴射滯后時間、噴射距離與剩余噴射率等數據。

GB4351.1-2023《手提式滅火器》 5.3噴射性能  7.2噴射性能試驗

1）、噴射控制臺
主要功能：試驗過程中檢測滅火器滯后時間，有效噴射時間，噴射50%時報警提醒人工記錄距離。
噴射操作：氣缸操作手把，動作不影響稱重機構測量
噴射高度調整：自動升降，調節行程500mm
天平：25Kg精度＜0.5%
2）控制柜
采用PLC加觸摸屏（≥10寸）的控制方式，觸摸屏可以設置試驗參數（滅火劑量）、顯示當前重量、記錄工作時間，自動采集監控噴射滯后時間和有效噴射時間，自動發出50% 滅火劑量時報警信號，便于人工讀取噴射距離。
實驗結束后，自動輸出噴射滯后時間、有效噴射時間、噴射距離，自動記錄噴射剩余率。
3）設備電源：220V 50Hz
4）氣源：常規空氣壓縮機

1）、設備組成：噴射室、噴射測量裝置、天平、噴射控制臺和控制柜組成。
2）、噴射室：噴射室內彩鋼板組成，全密封結構，前段安裝噴射控制臺，后端可有密封門，側面觀察窗
內部尺寸：長*寬*高（10m*2m*2m）
窗口：測試窗1個、觀察窗7個；
        測試窗：1.0*10.m
        觀察窗：0.8*0.8m
3）噴射測量裝置
       功能：噴射到50%滅火劑量時，設備有報警信號，人工讀出噴射流量最遠點至滅火器噴嘴之間的水平距離；
      測量方式：人工觀察窗觀測
測量工具：觀察窗對側反光刻度尺，地面分區刻度，反光刻度尺：10m，精度1cm
