濟南鉑鑒專業扣件試驗機廠家為您介紹關于承插型盤扣式鋼管支架構件連接盤抗拉試驗步驟及具體的試驗圖片。承插型盤扣式鋼管支架構件連接盤抗拉試驗執行國家標準JG/T503-2016《承插型盤扣式鋼管支架構件》。
構件強度指標：
連接盤抗拉強度 | （Z型或B型） | 當P＝25時，各部位不應破壞 |
試驗方法：
連接盤抗拉試驗

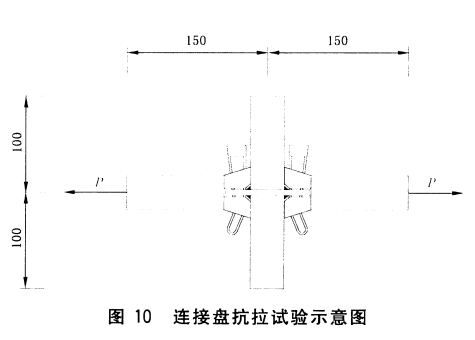

如圖10所示,對Z型或B型立桿上的連接盤進行抗拉試驗,相應第1次加載由0kN加至7.5kN后卸載,第2次加載由0kN加至25kN,持荷2min,試件各部件不應破壞。

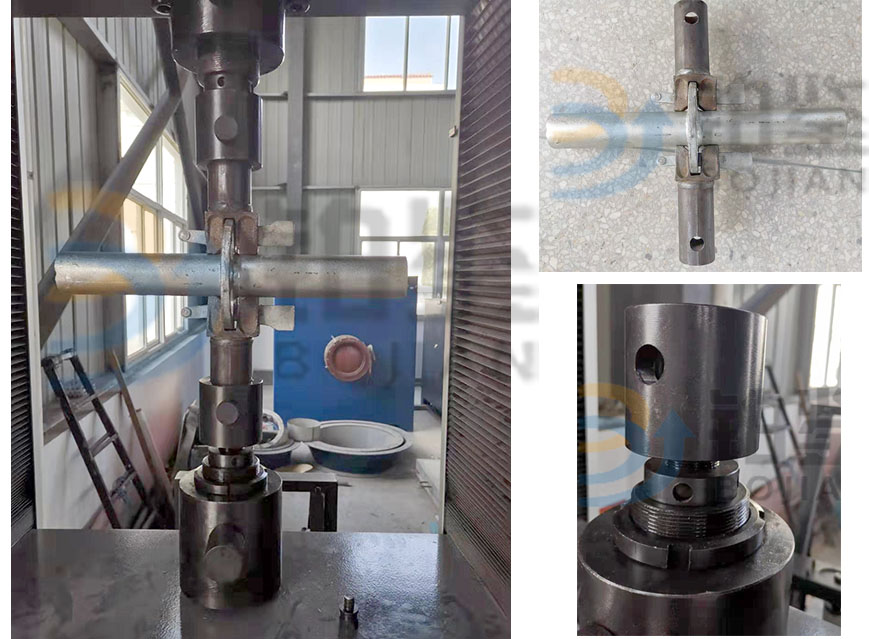

連接盤抗拉試驗現場調試圖片：

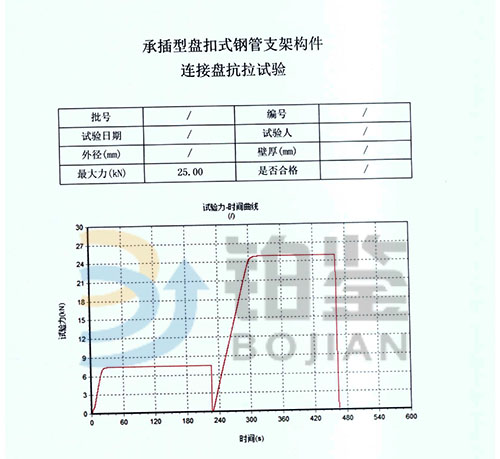

試驗結果數據分析圖：
