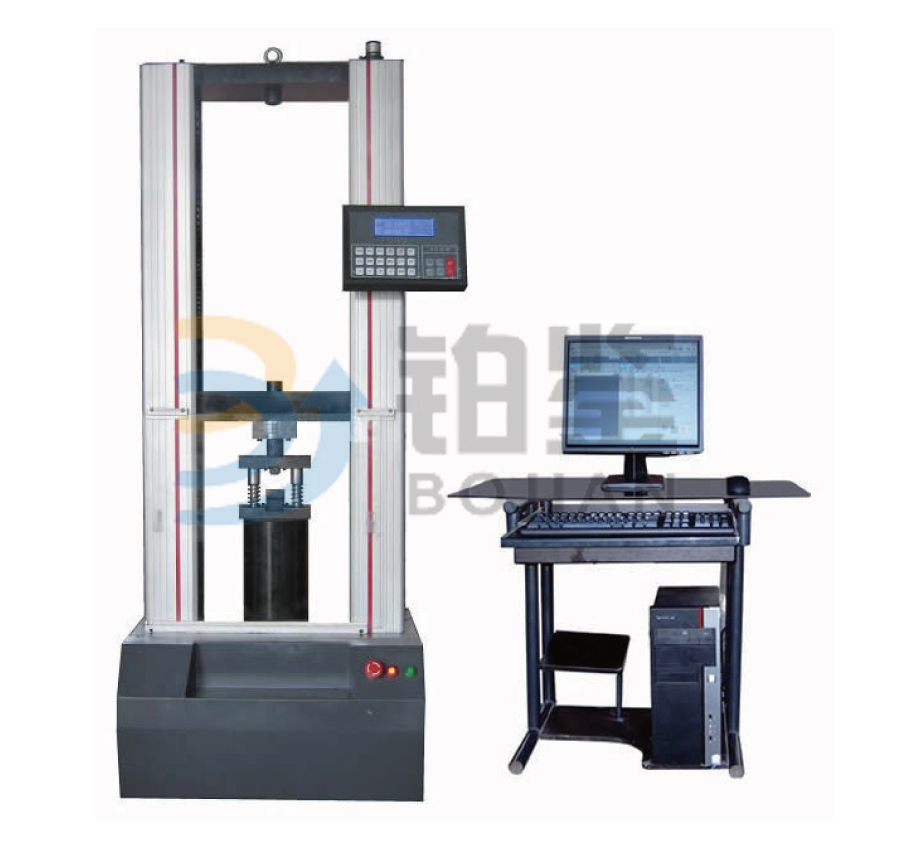

硬質(zhì)合金斷裂強(qiáng)度測定用鉑鑒試驗機(jī)廠家專業(yè)生產(chǎn)的硬質(zhì)合金試驗機(jī)，執(zhí)行標(biāo)準(zhǔn)GBT 3851-2015 硬質(zhì)合金 橫向斷裂強(qiáng)度測定方法。主要測試硬質(zhì)合金抗折、抗彎、斷裂荷載性能。

硬質(zhì)合金斷裂強(qiáng)度測定原理：

將試樣自由地水平放置在兩支點上,在跨距中點施加的短時靜態(tài)作用力下,使試樣斷裂。

硬質(zhì)合金斷裂強(qiáng)度測定設(shè)備：

1.試驗設(shè)備應(yīng)具有一個可施加均勻加載的裝置,其精度應(yīng)不低于1%。

2.試驗用夾具為3根圓棒(輥),其中應(yīng)有2根自由平放的支承圓棒兩圓棒之間有固定的距離,還有一個自由平放的加力圓棒。3根圓棒的直徑相等其值可在32mm~6mm之間?；蛘?也可用一個直徑為10mm的圓球加力。若使用圓棒試樣,只能通過3根圓棒加載。因此,圓球加力只適用于表面為平面的試樣,支承圓棒和加力圓棒(球)應(yīng)用碳化鎢硬質(zhì)合金制作,該材質(zhì)不因加力而產(chǎn)生顯著塑性變形,其表面粗糙度Ra≤0,63μm,支承圓棒應(yīng)平行地固定,其跨度對于A型試樣為30mm±0.5mm,對于B型或者C型試樣為145mm±0.5mm。測量跨度時,對于B型或者C型試樣應(yīng)精確到0.1mm,而對A型試樣應(yīng)精確到0.2mm。固定圓棒應(yīng)使其平行度偏差減少到最小。

3.為安全起見,試驗設(shè)備應(yīng)采用合適的防護(hù)罩。
