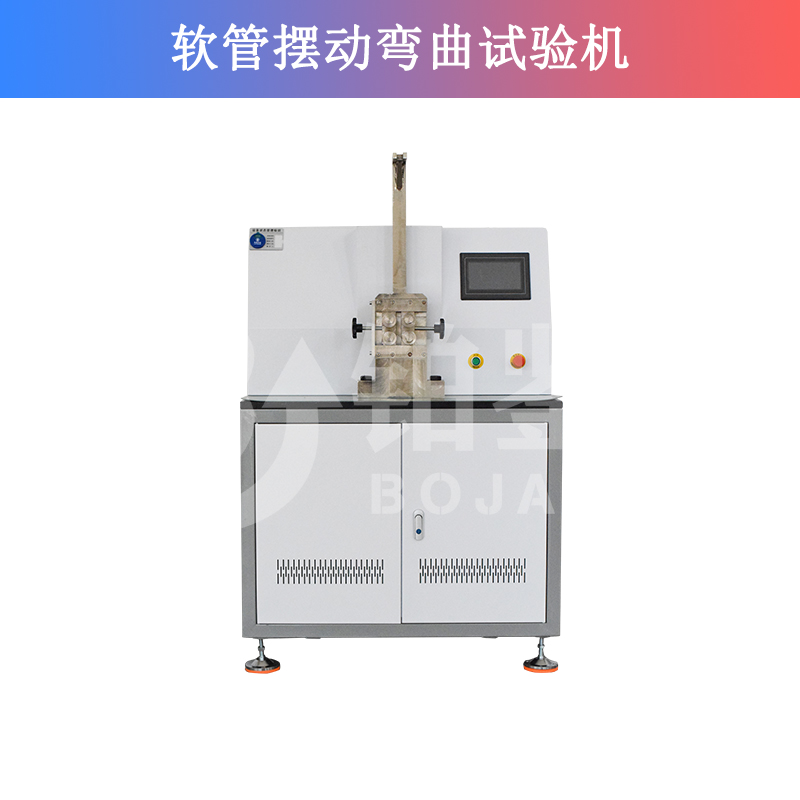

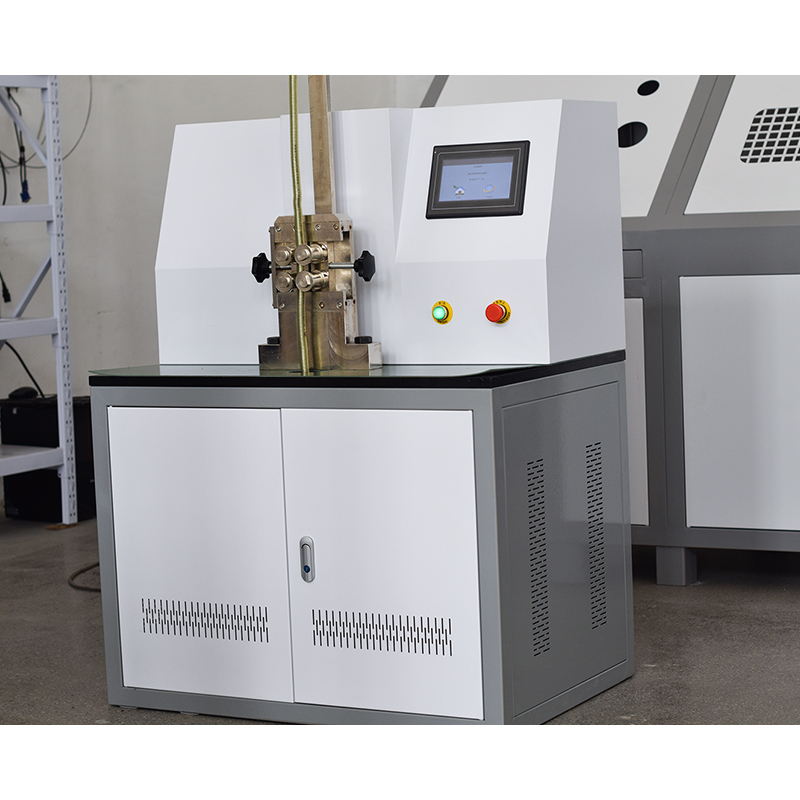

波紋管擺動彎曲試驗機主要用于模擬燃?xì)廨斔筒讳P鋼軟管等產品在實際使用中的長期彎曲運動，以測試其耐疲勞性和密封可靠性

CJT197-2010《燃?xì)庥镁哌B接用不銹鋼波紋軟管》
7.9：軟管扭曲性
GB/T 26002-2010《燃?xì)廨斔陀貌讳P鋼波紋管及管件》
6.1.5：軟管扭曲性

1.  主要結構
本機主要由傳動部分、機架、工作臺、工裝調整裝置和控制部分
組成。
2.電器控制部分：
試驗機擺動角度：通過旋轉編碼器的電脈沖信號，由 PLC 進行 角度計算并不斷累計顯示。當試驗機扭曲角度達到所設置角度，并扭 曲到一定次數（可設置）時，經邏輯電路控制，使電動機斷電終止試
驗。
設備使用電源：220V 50Hz

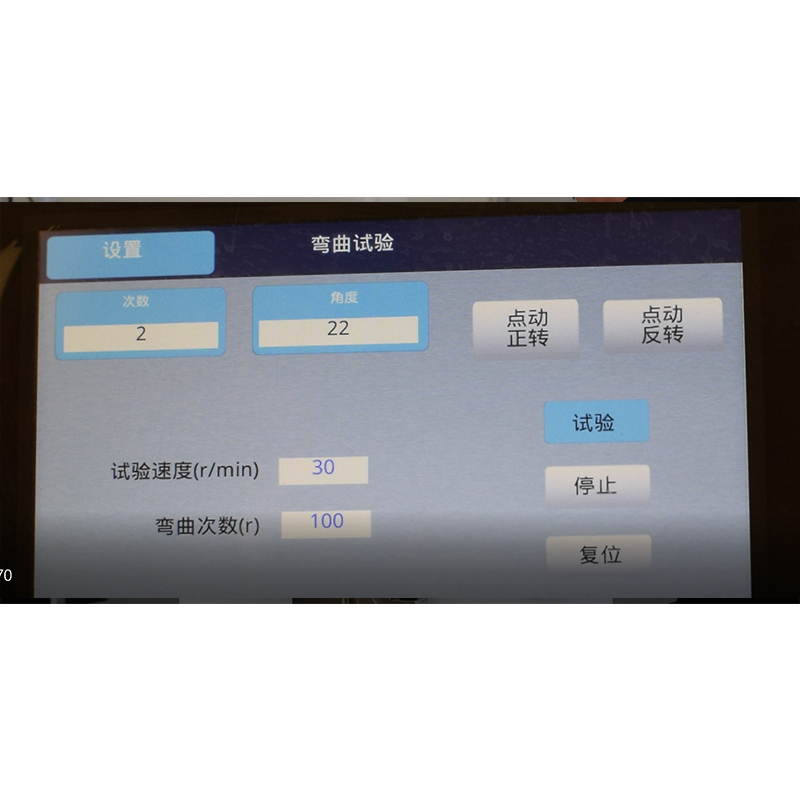

1.工作方式：             觸摸屏控制，電機加載

2.顯示方式：             液晶顯示屏漢子菜單顯示

3.管材直徑范圍：            DN10、DN15、DN20、DN25、DN32

4.試驗速度：              5-30次/min

5.速度誤差：             優于示值的±10%

6.最大管子長度：            1500mm

7.最小讀數值：             0.1°

8.試驗機級別：             1級

9.通氣壓力：              20Kpa

10.壓力分辨率：            0.1Kpa

11.漏氣報警

12.外觀：               應符合GB/T2611要求

13.成套性：              符合標準要求

14.供電電源：             220V，50Hz

12.試驗機尺寸：            約800mm*800mm*2500mm

13.重量約：              200Kg
