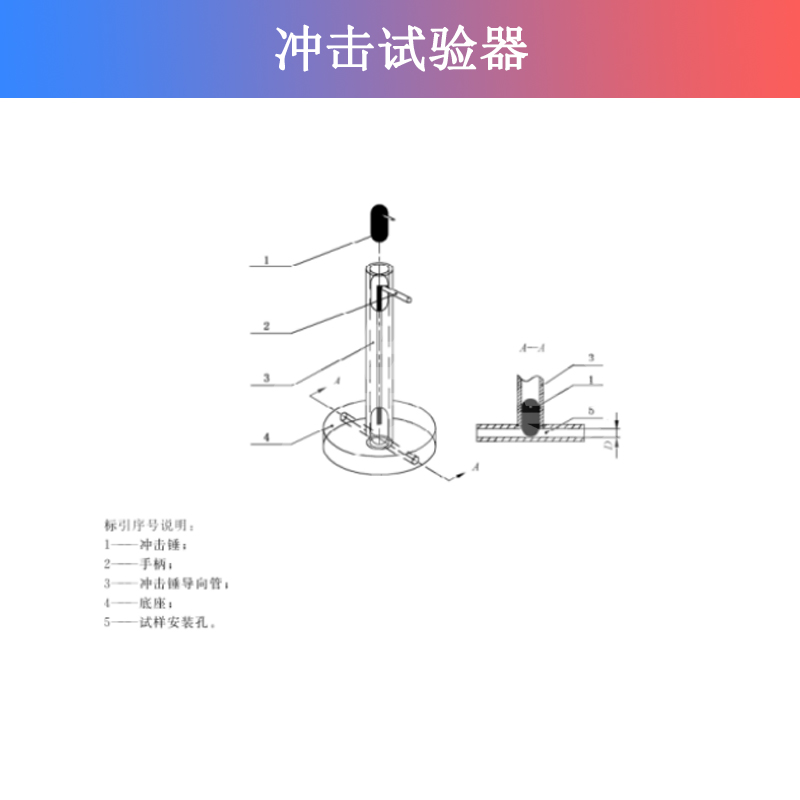

沖擊裝置主要由沖擊錘、沖擊錘導向管及底座構成，如上圖所示
沖擊錘質量（含手柄）為450g±5g，直徑為32mm±0.25mm，沖擊錘球面頭部半徑為16mm±0.10mm。
將從紫外線試驗箱里面處理過的試樣貫通插入到?jīng)_擊裝置試樣安裝孔中，試樣公稱外徑及對應安裝直徑按下表的規定

GB16897—2022《制動軟管的結構、性能要求及試驗方法》
8.3.7.1沖擊裝置

搬動手柄使沖擊錘在導向管內自由下落，下落高度為305mm±5mm，即沖擊錘頭面頭部最低點至試樣安裝孔內壁的行程。
試驗完畢按照標準進行水壓爆破試驗。
沖擊試驗裝置每種規格固定卡位及標識。
沖擊落錘筒：采用透明耐用材質，釋放距離距軟管304mm；
落錘及手柄材質SUS304不銹鋼
底座:共計3個，滿足14種規格軟管使用要求，φ140mm;
