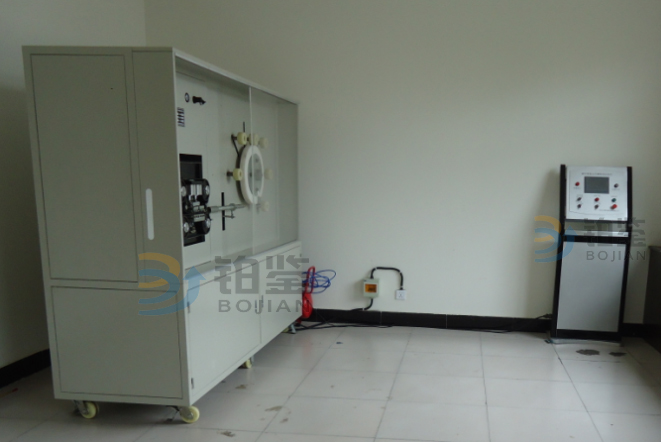

碳纖維復合芯棒卷繞試驗機主要適用于電纜架空導線用纖維增強樹脂基復合芯棒、 纖維增強樹脂基復合芯軟型鋁絞線等卷繞特性測試。是由機箱、機械傳動部分、控制部分、卷繞輪、防護罩、 阻尼裝置、導向管等組成。

GB/T 29324-2012 架空導線用纖維增強樹脂基復合材料芯棒

JB/T 6147-2007 試驗機包裝、包裝標志、儲運技術要求

1、采用鋼質結構，表面經靜電噴塑處理，采用可移動亞克力防護罩，透明度好，強度高。卷繞電機采用伺服調速電機。卷繞速度在1-5r/min可調。卷繞圈數可在觸摸屏任意設定。根據不同被測試樣可設定相應參數實現測試。阻尼裝置接觸試樣部分采用非金屬材料，電磁離合，摩擦輸出，阻尼和導向管輸出穩定平滑。

2、本裝置采用PLC控制，觸摸屏操作、可實現一鍵操作。不同的復合芯棒規格分別對應的不同直徑的卷輪，每個試驗規格的試驗參數都由PLC保存，只需一鍵操作，試驗即可完成。
