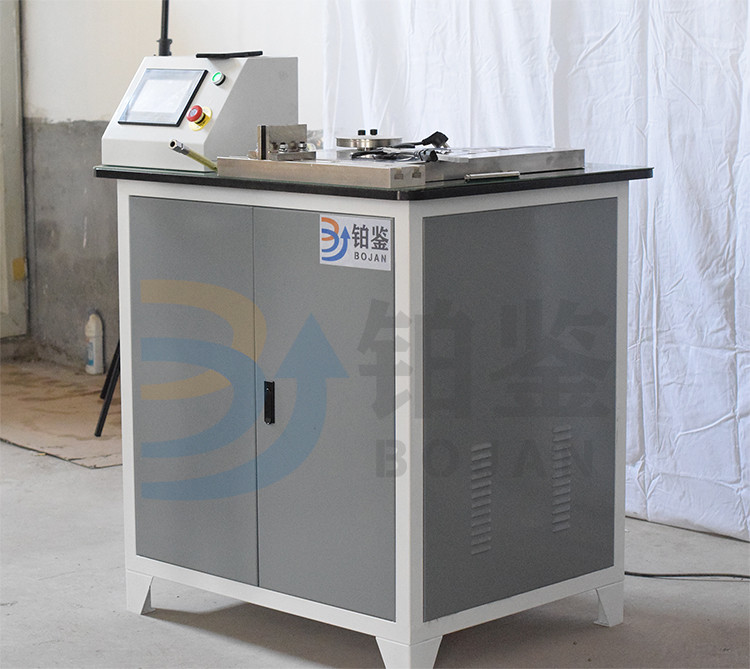

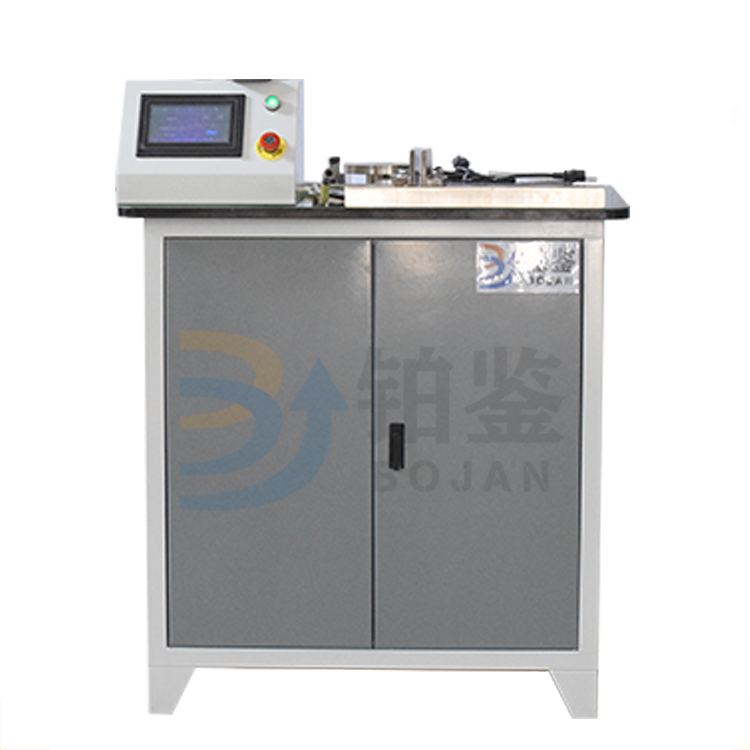

波紋管靜態彎曲試驗機主要對金屬軟管進行靜態彎曲試驗，本機結構緊湊，設計合理，操作方便、簡單，通過更換不同的工裝來完成不同的試驗，是金屬軟管生產廠家和使用單位以及質檢部門對產品質量的跟蹤和檢測的設備。

執行國家標準

1.、主要結構

本機主要由傳動部分、機架、工作臺、工裝調整裝置和限位機構組成。

2、電器控制部分：

靜態彎曲試驗臺彎曲角度：通過旋轉編碼器的電脈沖信號，由PLC進行角度計算并不斷累計顯示。當試驗機彎曲角度達到所設置角度，并彎曲到一定次數（可設置）時，經邏輯電路控制，使電動機斷電終止試驗。

適用范圍：金屬軟管

管材直徑范圍：DN4-DN50

彎曲速度：5次/min-25次/min可調

彎曲次數：可任意預設定

彎心直徑：35mm,50mm,65mm ,80mm,95mm,120mm,145mm,160mm, 175mm,225mm,280mm,350mm
