鉑鑒水壓脈沖及冷熱水循環綜合試驗臺
一脈沖試驗方法
脈沖試驗
（一）、按鈕的功能和使用方法：
1、高壓壓力表：顯示高壓出口壓力值。
2、泄壓閥：順時針旋轉為關閉，進而保壓，逆時針
3、電源指示：設備通電指示
4、急停：設備緊急停機開關
5、截止閥點動開關：出口截止閥點動開關，按下截止閥打開
6、泄壓閥點動開關：泄壓閥點動開關，按下泄壓閥打開
7、注水泵開關：打開或關閉注水泵
（二）、 準備
1、連接外部電源
2、將被測件通過膠管連接到試驗臺上，水箱內注入潔凈清水連接驅動氣源
3、設備接電
4、連接計算機與設備采集線
5、檢查各部件連接是否緊固
6、將測試件安裝到試驗臺出口
7、對測試件注水排氣
（三）、操作
1、打開控制軟件
2、進入控制軟件設定試驗參數，確定各個按鈕處于關閉狀態
3、打開“開始”，系統自動進行升壓
4、試驗結束后，點擊“結束”，打開泄壓閥泄壓
5、輸出試驗報告
（四）控制軟件介紹
1.測控系統所有測試數據及控制指令通過工控機傳輸。

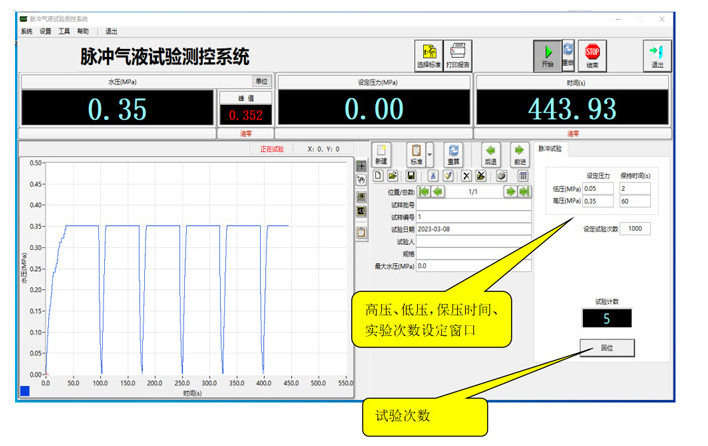

2.軟件是我公司自主研發，具有功能強大可編輯能力強等特點，可根據用戶實際需求增減項目，下圖為控制主界面（供參考）：

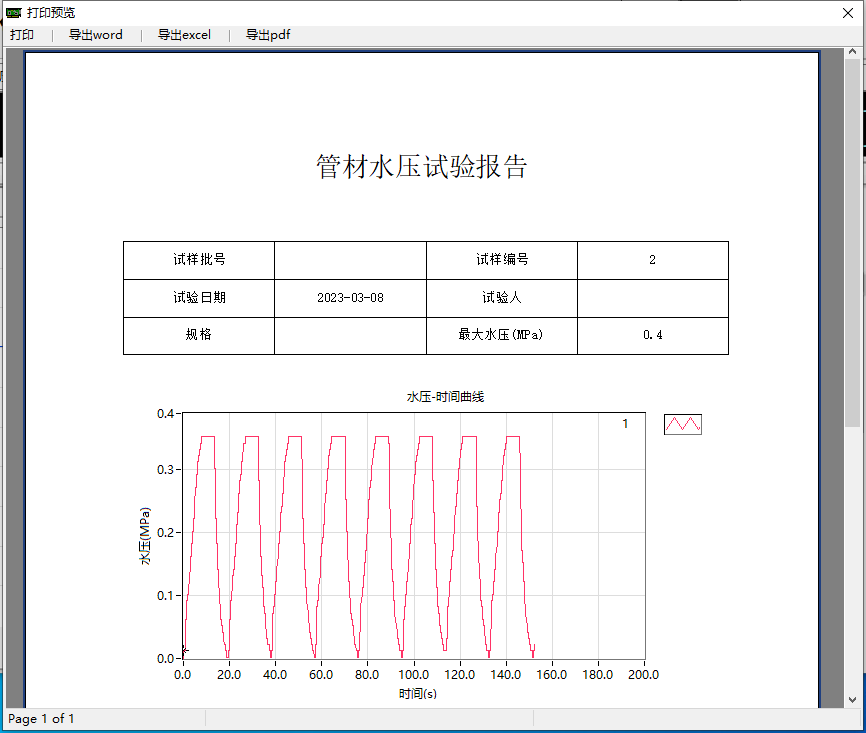

3.下圖為試驗報告界面（報告為word格式可設置自動保存，可根據要求編輯）：

4、復位：使增壓泵回到原點
冷熱水循環試驗
（一）、 準備
1、連接外部電源
2、將被測件通過膠管連接到試驗臺上
3、設備接電
4、連接計算機與設備采集線
5、檢查各部件連接是否緊固
6、將測試件安裝到試驗臺出口
（二）、操作
1、打開控制軟件

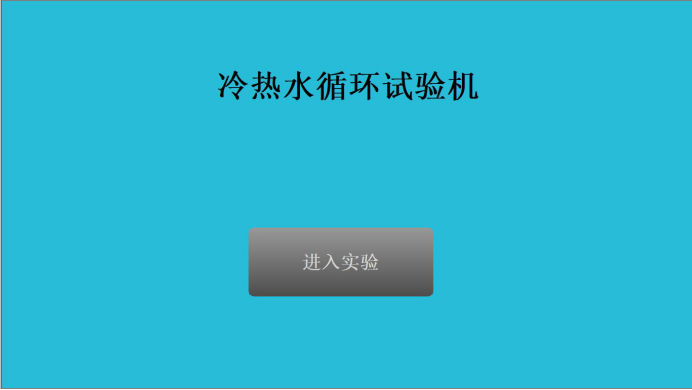

2、進入試驗

3、進入控制軟件設定試驗參數，確定各個按鈕處于關閉狀態

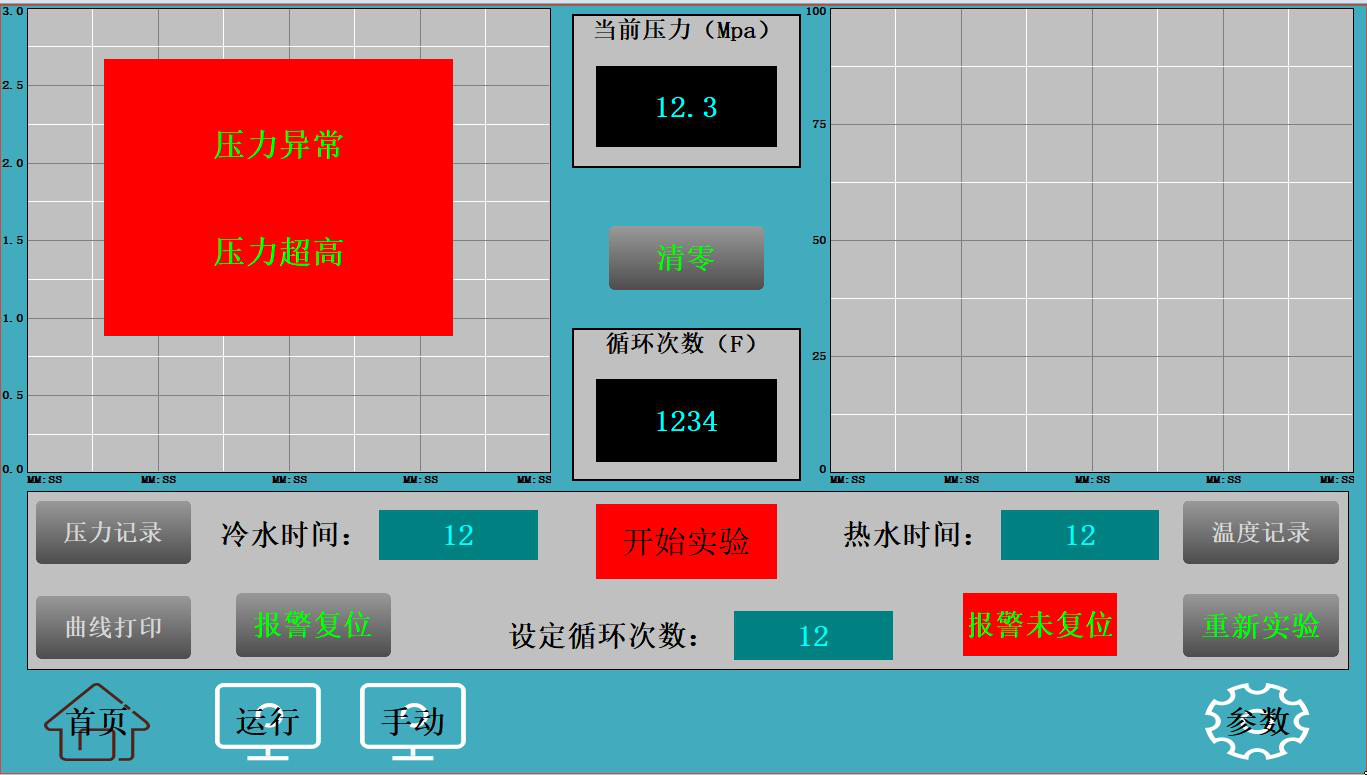

4、打開“運行”，進入主界面，調節壓力閥使壓力達到 1Mpa。

5、設定循環次數，點擊“開始試驗"
